ULTRASONIC 60 Precision
对硬脆材料进行 5 轴超声波精密加工
X 轴的最大行程
24 in.
600 mm
Y 轴的最大行程
24 in.
600 mm
Z 轴的最大行程
20 in.
510 mm
最大工件长度
24 in.
600 mm
最大工件宽度
24 in.
600 mm
最大工件直径
24 in.
600 mm
最大工件高度
16 in.
400 mm
工件最大重量
661 lbs.
300 kg
可选配的数控系统及软件
SIEMENS
亮点

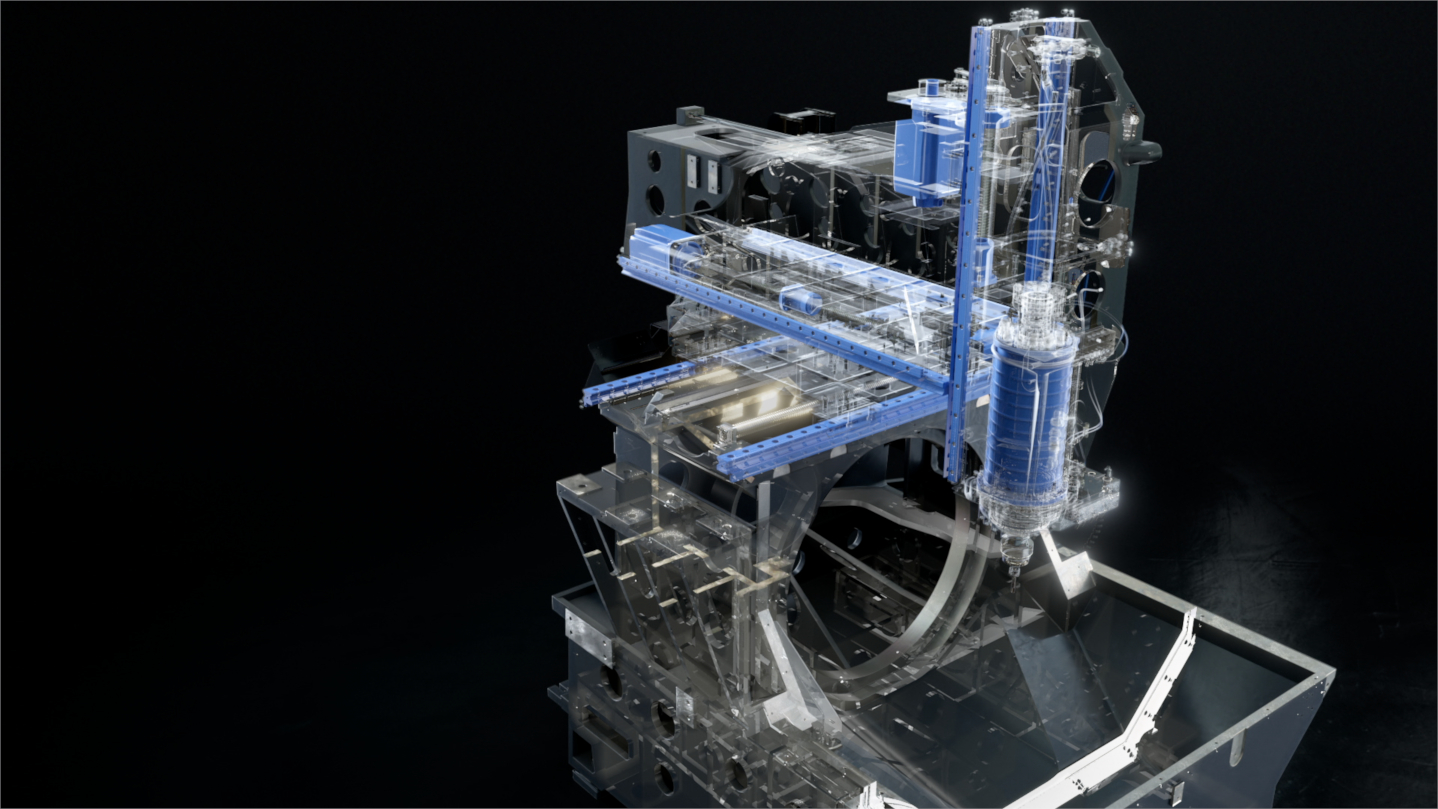

采用整体式机床床身、大型铸件和超宽导轨，可实现出色的刚性，适用于陶瓷和玻璃加工
- 智能冷却方案，标配 X/Y/Z 轴直线导轨精密冷却装置，可实现最高精度
- 标准定位精度 5 µm
转台/回转工作台的转动范围为 -35° 至 +110°，配备的直驱 C 轴最高转速可达 300 rpm，工件重量最大可达 300 kg
- 作业区域：X=600mm Y=600mm Z=510mm
- 5 轴机型，标配超声轴向磨削功能，最大转速为 300 rpm，用于圆弧磨削作业，B/C 轴公差为 2 弧秒

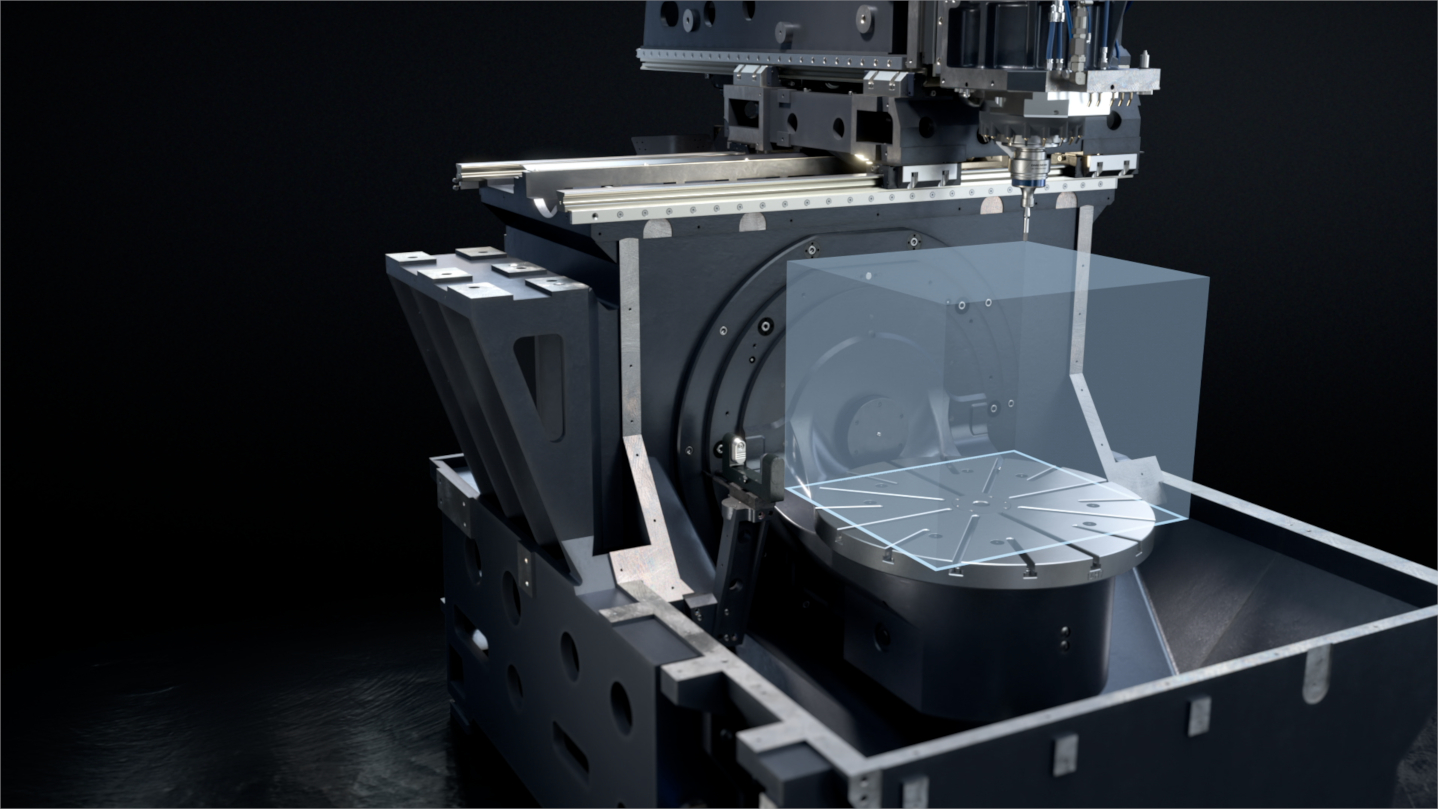

超大作业空间，工件直径可达 Ø 600 mm
- 紧凑且符合人体工程学的设计，占地面积仅为 7.0 m²
- 主轴转速：MASTER，20,000 rpm，HSK 63

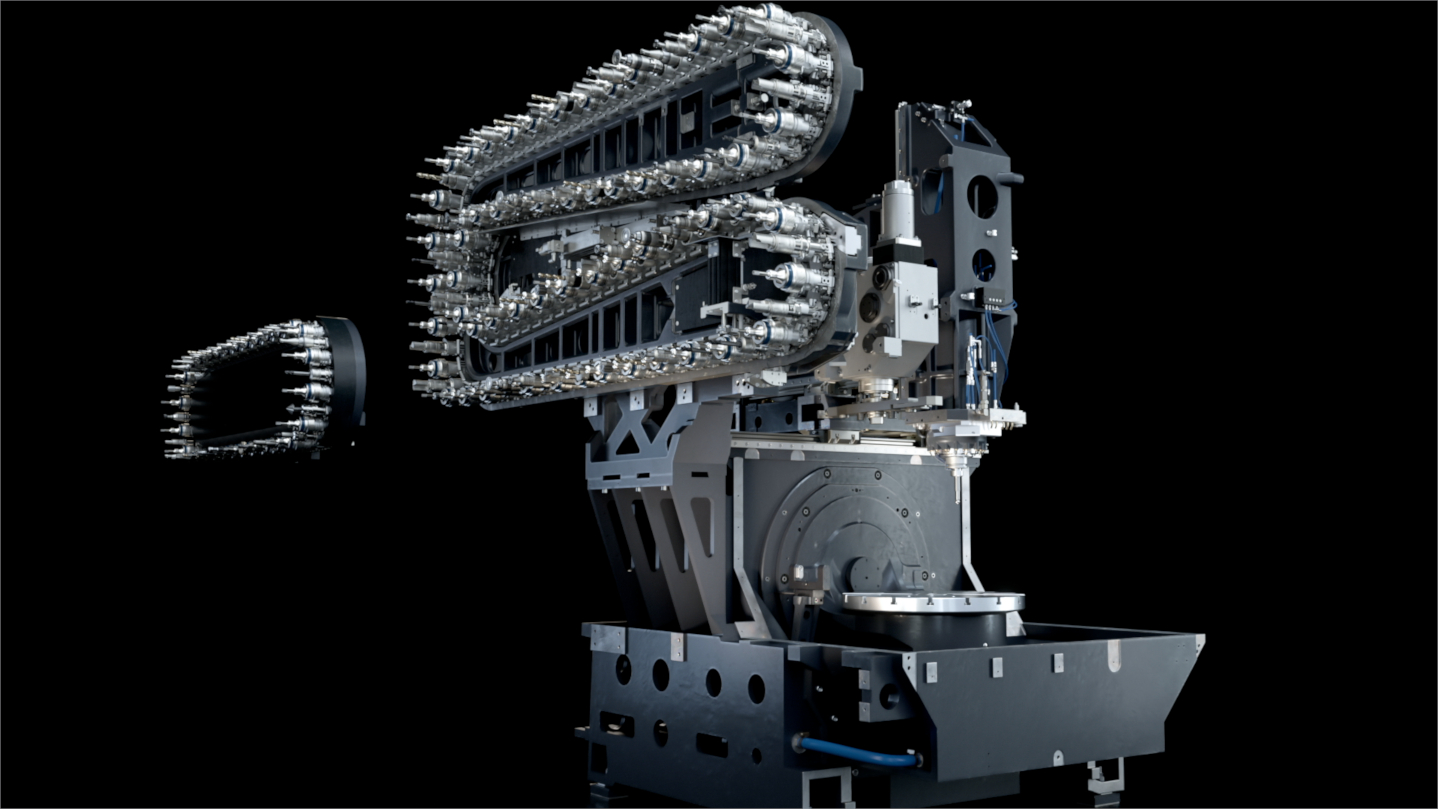

- 标配 60 刀位自动换刀装置，可选 120 刀位（每两个刀位可配备一个超声波执行器）

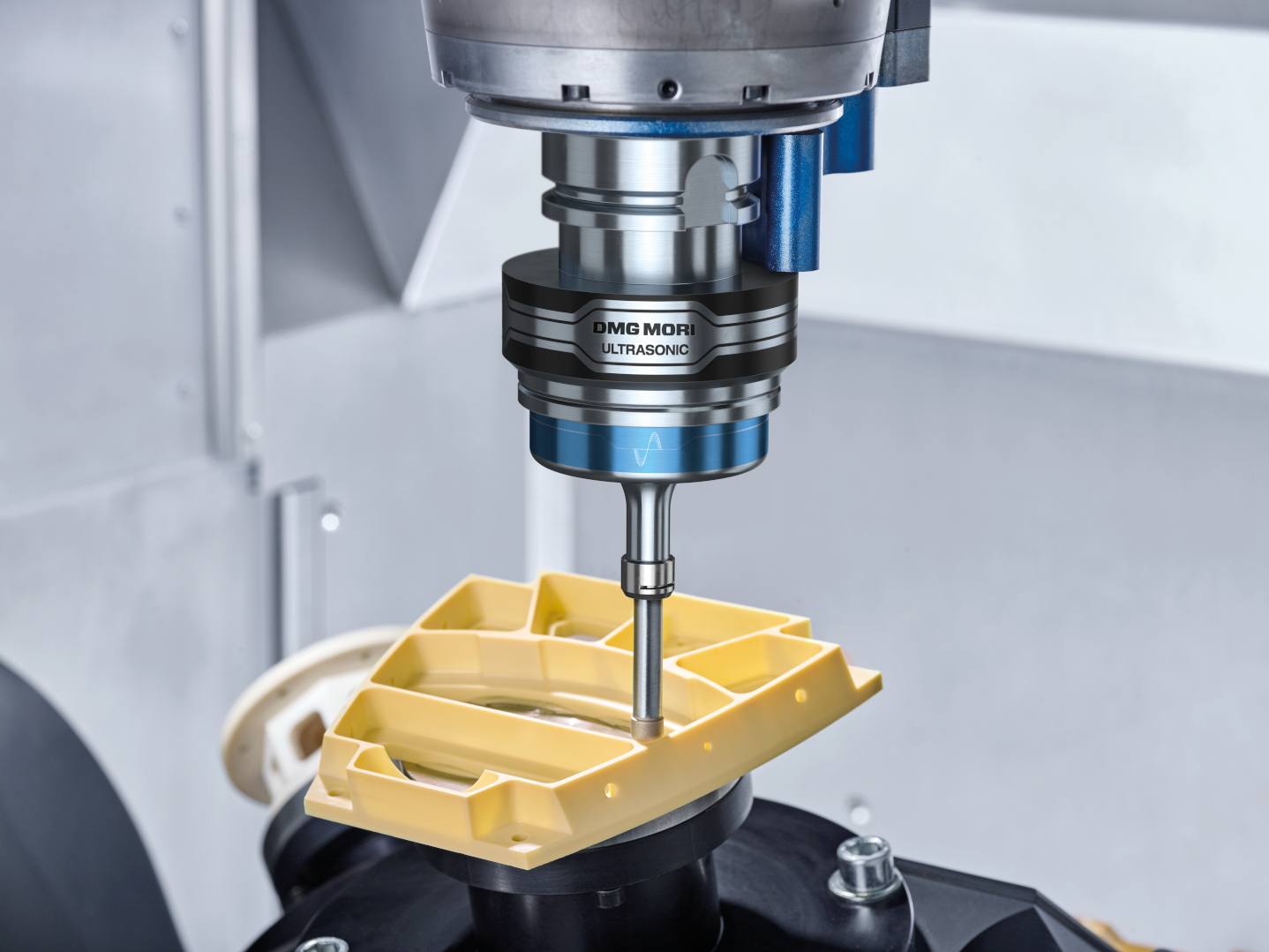

超声波技术集成——工艺受力更小，生产效率更高
- 超声波——颠覆性创新：在一台机床上同时实现磨削与铣削功能
- 第三代超声波技术配备超声波辅助系统，可确保加工过程持续稳定、易于操作，并实现最高的生产效率
- 独有的超声波技术循环，如 feedCONTROL、intoolSENSOR、microSCOPE、microDRILL
应用举例
自动化系统
采用VERTICO设计的标准自动化和定制化解决方案
自动化是数字化生产的关键要素。每一台DMG MORI机床都可通过标准自动化或定制自动化解决方案进行升级，确保灵活的制造系统：
PH 50
来自DMG MORI的最紧凑、最经济的托盘自动化系统
- 来自DMG MORI的最紧凑、最经济的托盘自动化系统
- 空间要求小，只需2.7 m2 (1.6 × 1.7 m)
- 灵活性高、精度高的3数控轴
- 模块化系统，多种刀具托盘配置，可适用于HSK-50、HSK-63、HSK-100、EROWA ITS产品、Schunk产品
- 可与多种DMG MORI机床灵活集成
- Pallet Master - 通过机床控制系统直接、方便、简单地控制自动化系统
PH 150
来自DMG MORI的通用型托盘搬运自动化
- 直接通过机床控制系统进行控制
- 从24个ø148的圆形托盘到4个500×500毫米的托盘，有多种可供选择的配置
- 标配工件重量为150kg（可选配最大重量至250kg）
- 可对订单进行优先排序
- 标配EROWA夹持系统，可选配SCHUNK夹持系统
- 夹持重复精度高（EROWA UPC-P卡盘的重复精度<0.002mm）
- 最优的机床和自动化的可及性
PH Cell Twin
CN: PH Cell Twin - 适用于2台机器和多达30个托盘的模块化托盘处理
- 一个托盘搬运装置用于2台机床
- 由于每层都有双排托盘库，在12.9平方米的面积上可存放30个托盘
- 工件最大尺寸可达500mm x 500mm x 500mm
- 搬运重量可达300公斤（包括托盘）
- 系统可扩展，能方便接入第二台机床
- 价格诱人的DMG MORI VERTICO自动化设计系统
PH Cell 300
PH cell 300 - 最多可容纳40个托盘的模块化托盘搬运系统
- 模块化的自动化概念，在10.7平方米的面积上有多达40个存储位置
- 在一个系统中搬运不同尺寸的托盘
- 转移重量高达300公斤（工件包括托盘）
- 独立的装卸站，符合人体工程学，可同时装载和卸载托盘
- 直接通过机器控制面板对自动化进行控制，操作方便且简单
Robo2Go Milling
Robo2Go 铣削 - 灵活的工件搬运，适用于中小批量
- 一个应用程序适用于所有Robo2Go变体，工件示教对话式编程可在15分钟内完成
- 坚固的结构满足所有要求，负载能力可选择25或35公斤
- 搬运工件的尺寸为20-200mm
- 保持对机器的完全可访问性
- 对准和车削站，用于自动化的6面完整加工
亮点
一个应用程序可以统一控制所有Robo2Go变体
- 通过CELOS APP集成到机床控制操作中：不需要改变你的NC程序！
- 对话引导式软件使其具有直观的可用性
- 通过拖放预定义的程序模块来创建工艺：不需要机器人编程知识
- 设置一个新工件< 5分钟
Robo2Go 铣削
- 结构坚固，可满足所有要求。机器人有效载荷可选择25或35公斤
- 可搬运尺寸为20 - 200 mm的部件
详细信息
可更换的工件托盘，具有最大程度的灵活性
灵活的抓取系统，适用于最大尺寸为200 × 200 × 200 mm的工件
MATRIS Light
高度灵活、协作的自动化系统适用于不超过5公斤的工件
- 可自由移动的工件搬运，包括机器人和推车上的存储区
- 可加工最大工件重量为5kg，或2×2kg(使用双抓手）
- 无需改变基础设施
- 不需要安全栅栏
- 占地面积:600×900mm
- 协作式机器人，设置时间<5分钟
- 无需机器人知识就可直接教学
- 通过以太网轻松连接
- 扩展（选项）
- 最多可存储108个工件（2工位存储最多可存储36个工件，此标准为标配）
- 吹气装置
- 测量系统和质量检查
数控系统和软件
MPC 2.0 – Machine Protection Control
- 加工过程中的振动监测
- 碰撞时快速关机
- 即使在摆动位置，也可以手动退刀
- 新：扭矩监测
- 新：推荐用于CTX TC系列车削中心的保护套件
亮点
客户获益
MPC 图形：当前和示教过程值。 / MPC 诊断：轴承状况、撞击次数。
- 避免刀具破损
- 更高机床可用性
- 减少故障
3D quickSET
车削
- 测量和修正回转摆动轴（C4，C3，B）位置
- 悬垂补偿
- 可与客户的标准测头（推荐Renishaw，Blum）一起使用
铣削
- 检查和修正运动特性精度的工具包 4 轴和 5 轴机床的精度
- 所有类型的铣头和工作台轴
亮点
车削客户获益
- 高精度加工前，可靠地重新校准机床
- 持续记录机床精度
- 避免未知的几何偏差导致废品
对话引导测量 B 轴和 C 轴。
铣削客户获益
- 机床的定期校准和全面记录
- 自动调节的高运动特性精度
Define kinematics head
传感器
- 自动检测与工件的接触
- 刀具破损检测，无需额外测量装置
- 用于精确接触检测的自学习算法
亮点
客户获益
- 钻孔深度精确，不受刀具磨损的影响
- 自动识别工件接触点，节省时间
- 封闭式控制回路提高了工艺可靠性
左: ULTRASONIC 系统对外部负载的反应 / 右： 检测到刀具接触
ULTRASONIC微型钻孔
- 第三代 ULTRASONIC 和 32,000 rpm 转速为微型钻孔带来极高的过程安全性
- 主轴内集成了最低小于 1 N 的钻削力控制器 — 与机床的 Z 轴无关
- ICS 带单独的精细过滤器，流量监测从 1 l/min 起
- 从金刚石空心钻上自动拆卸钻芯的机械装置
亮点
客户获益
- 钻孔直径从 0.1 mm 至 2.0 mm
- 无需手动介入即可在每个部件上完成数千个钻孔
- 适用于金刚石空心钻和螺旋钻
显示完全集成在 CELOS SideScreen 中。/ 精准控制含控制循环在内的钻孔力，最小低于 1 N
超声波进给控制
- 通过调整过程中的进给速度自动应对过程变化（材料、刀具磨损
- 直接评估 ULTRASONIC 系统的信号（频率和功率
- 还可选择考虑主轴利用率
亮点
客户获益
- 始终保持最佳工艺性能
- 通过预定义参数窗口进行工艺控制
- 脆硬材料易碎工件的安全性
左：ULTRASONIC（超音速）进给控制系统为加工过程设置限值 "上限值/下限值"，并进行实时监控。这决定了加工过程的最佳 "操作范围"。/ 右：通过直观的用户界面，可以快速设置 ULTRASONIC feedCONTROL。参数和所需反应均可通过这种方式定义。
ULTRASONIC axialGRINDING
- 以最佳性能磨削旋转对称结构工件，特别是硬脆材质的 3D 轮廓
- 生产用于半导体工业、光学和技术陶瓷等多个领域的轴承环、晶片卡盘、微波窗
- 可磨削球体
亮点
客户利益
- 使用直观的操作人员屏幕实现复杂 3D 轮廓*和旋转对称几何图形的简单编程
- 可选择磨削刀具的不同切削刃和设定角度
- 根据工件轮廓自动调整刀具接触点
*只有 ULTRASONIC axialGRINDING 循环可以磨削 3D 轮廓。DMG MORI 用于 FDS 机床的标准磨削循环不能磨削 3D 轮廓。
左：不同的刀具设置，用于改变 ULTRASONIC 磨削刀具的啮合点。/ 右：磨削工具的简单设置，包括边缘半径。
Application Tuning Cycle
- 根据工作台负载，基于工艺调整进给速率 n
- 最大限度缩短加工时间和提升工件质量
- 新：现在也可用于 CTX TC。理想的加工效果，最高的机床动态性能*
*无需考虑进给重量
亮点
客户获益
- 操作简单
- 缩短粗加工时间
- 精加工中达到高表面质量
左：ATC 2.0 - 铣削： 考虑工作台载荷。/ 右 : ATC - 车削：用于 CTX TC，便于调整机床动态。
服务和培训
技术参数
工件
最大工件长度
24 in.
600 mm
最大工件宽度
24 in.
600 mm
最大工件直径
24 in.
600 mm
最大工件高度
16 in.
400 mm
工件最大重量
661 lbs.
300 kg
加工区
X 轴的最大行程
24 in.
600 mm
Y 轴的最大行程
24 in.
600 mm
Z 轴的最大行程
20 in.
510 mm
