NLX 2500
零件加工的终极性能
最大工件直径
18 in.
460 mm
最大工件长度
49 in.
1,255 mm
最大棒料直径
4 in.
90 mm
X 轴的最大行程
10 in.
260 mm
Y 轴的最大行程
4 in.
100 mm
Z 轴的最大行程
53 in.
1,345 mm
可选配的数控系统及软件
MAPPS Mitsubishi
亮点
铣削
- 配BMT刀塔（内置电机刀塔）
- 高转速动力刀具轴： 10,000 min-1
高精度
- 全面的热位移控制
- 高精度、快换刀塔（选配）
高刚性
- X/Y/Z轴为硬轨配置
节能
- 节能的设置和直观地显示节能效果
应用举例
自动化系统
Robo2Go Turning
Robo2Go车削 - 灵活的工件搬运，适用于中小批量
- 一个应用程序统一控制所有Robo2Go变体，设置一个新工件<5分钟
- Robo2Go车削，机器人有效载荷12、25或35公斤
- 从卡盘到轴类零件存储的快速转换
- Robo2Go视觉，机器人有效载荷35公斤
- 强大的3D摄像识别功能，是多工种功能的理想选择
亮点
一个应用程序可以统一控制所有Robo2Go变体
- 通过CELOS APP集成到机床控制操作中：不需要改变你的NC程序！
- 对话引导式软件使其具有直观的可用性
- 通过拖放预定义的程序模块来创建工艺：不需要机器人编程知识
- 设置一个新工件< 5分钟
Robo2Go 车削
- 从卡盘到轴类零件存储的快速转换
- 可处理ø 20 – 170毫米的轴类和ø 20 – 175毫米的盘类零件
- 负载重量为12、25和35 kg
- 工件堆放
Robo2Go 抽屉储物柜
Robo2Go 翻转装置的存储扩展能力
- 容量比标准高 300
- 工件存储的主要时间平行设置
- 在标准系统中，每个抽屉和每个抽屉内可进行多项工作
- 通过 Robo2Go 工作应用程序对所有工作进行管理
Robo2Go Vision
- 强大的3D摄像识别，是多任务功能的理想选择
- 原材料和成品部件按托盘进料和出料
- ø 25 – 175 mm的圆柱形盘类零件
详细信息
Robo2Go 车削 – 负载重量为12、25和35 kg
标准自动化，但可灵活适应您的工件
GX / GX T
GX 3 / 5 / 7 / 15 // GX 5 / 10 T - 用于一台或多台床的模块化龙门装载站系统
- 为一台机床或连接几台机床进行高生产率和灵活的工件搬运
- GX 10 T：可处理最大尺寸为Ø 200 x 150 mm、重量为10 kg的工件
- 可与各种自动周边设备（清洗、测量、打标等）组合，并可提供灵活设计的夹持器
- 由于集成到机床内控制，易于编程和设置
- 可通过DMG MORI Messenger监控负载状态
亮点
配GX 10 T的NLX 2500 | 700
GX 3 / GX 5 / GX 7 / GX 15 / GX 5 T / GX 10 T / GX 15 T亮点
- 可操作的工件达ø 200 mm，长度达150 mm，重量达10 kg
- 结构紧凑，占地少，自带装件机
- 灵活的设计，允许组合各类自动化的辅助设备（清洗、测量、打标等）和抓手
- 集成在机床数控系统内，轻松编写程序和进行设置
- DMG MORI Messenger提供装件状态的监测信息
- 轻松扩展至两台或更多台机床
- 选配运送重量达100 kg
Robo2Go Max
Robo2Go MAX - 灵活的工件搬运，最高可达115公斤
- 一个应用程序统一控制所有Robo2Go变体，设置一个新的工件< 5分钟
- 最强大的版本，机器人有效载荷210公斤，工件重量115公斤
- 标准配置可搬运直径ø40至ø400毫米的工件
- 使用托盘或工件手推车快速供应和移除毛坯和成品零件
- 可自由进入控制和工具库
亮点
一个应用程序可以统一控制所有Robo2Go变体
- 最强版本，有效载荷210 kg，工件重量115 kg
- 标准配置可搬运直径40到ø 400 mm的工件
- 通过托盘或工件推车，快速输入和输出加工好的工件
- 可自由操作控制系统和刀库
- 最强版本，有效载荷210 kg，工件重量115 kg
- 标准配置可搬运直径40到ø 400 mm的工件
- 通过托盘或工件推车，快速输入和输出加工好的工件
详细信息
最强版本，有效载荷210 kg
可自由进入机床和自动化系统
AMR 2000
车间整体自动化
- 协同自动化解决方案，自由式布局设计
- 可全向移动，空间需求最小（车削半径 0m）
- 在此基础上执行其他任务，例如，B 轴刀具搬运、切屑处理等
- 使用 1,200 x 800 mm 欧标托盘进行材料运输
- 运输重量最大达 2,000 kg
- 基于 Sick 和 Siemens 安全技术
亮点
AMR 2000 物料
- 物料托盘自主输送
- 输送不同载荷的载具
- 集成至 DMG MORI 自动系统以实现工件搬运——成品与毛坯件托盘的交换
- 集成至现有生产工艺
- 以后可扩展和扩容
AMR 2000 切屑
- 切屑容器自主输送
- 来自主计算机的自动输送指令
- 扩展的机床自主性
- 物料和切屑可合并输送
AMR 2000 刀具操作
- 标准中的刀具识别
- 机床与刀具存储系统之间刀具的自主输送与交换
- 最大刀具尺寸 ø 280 / 400 毫米
- 最大刀具重量 30 千克
- 输送重量 720 千克（24× 30 千克）
- 最大刀具数量：24 件
MATRIS Light
高度灵活、协作的自动化系统适用于不超过5公斤的工件
- 可自由移动的工件搬运，包括机器人和推车上的存储区
- 可加工最大工件重量为5kg，或2×2kg(使用双抓手）
- 无需改变基础设施
- 不需要安全栅栏
- 占地面积:600×900mm
- 协作式机器人，设置时间<5分钟
- 无需机器人知识就可直接教学
- 通过以太网轻松连接
- 扩展（选项）
- 最多可存储108个工件（2工位存储最多可存储36个工件，此标准为标配）
- 吹气装置
- 测量系统和质量检查

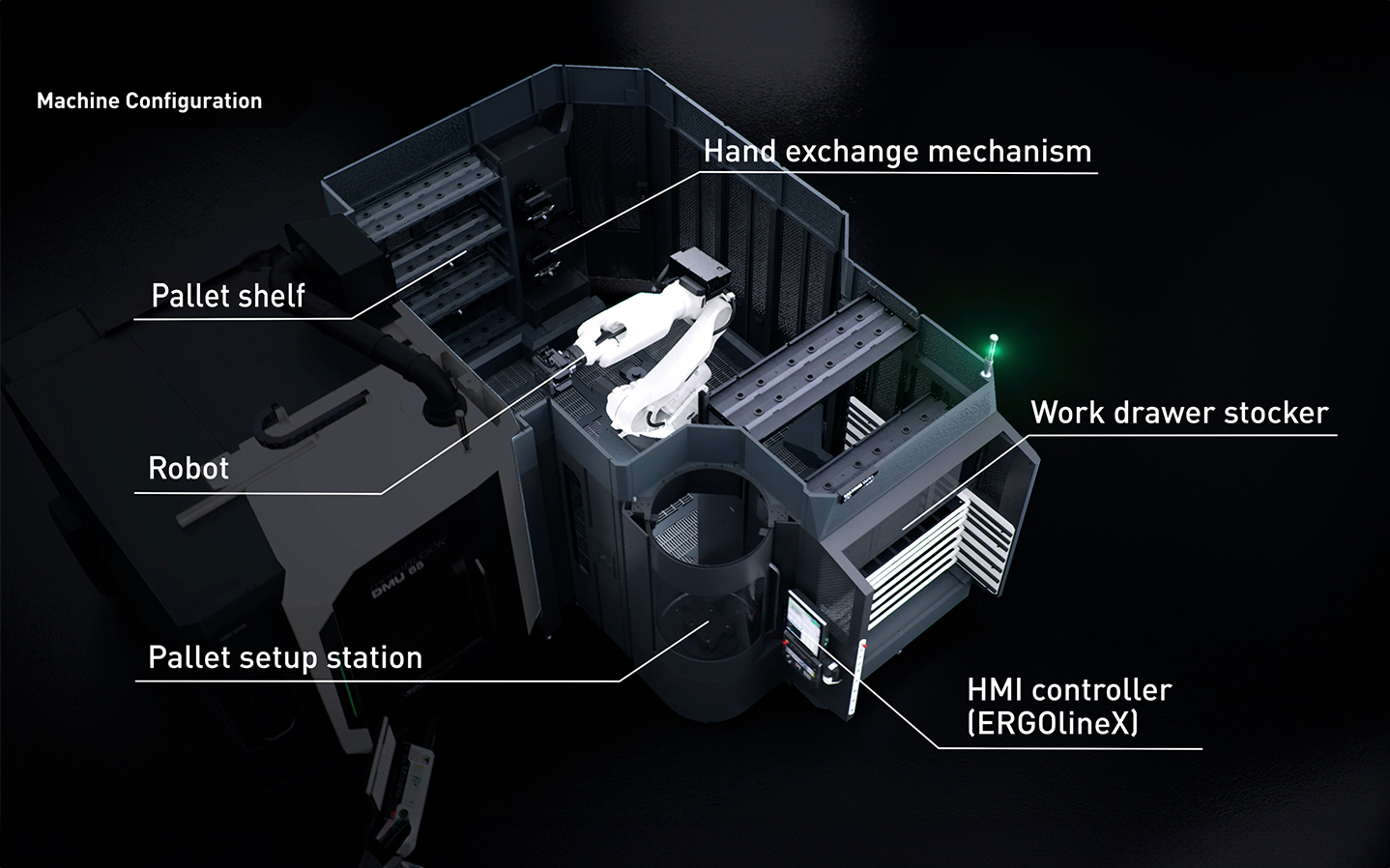

MATRIS
灵活的模块化机器人系统，适用的机床数≥1台机数
- 模块化概念设计的标准化辅机设备，如清洗、测量或打标
- 得益于模块化和标准化的辅机设备和机器人程序，安装时间缩短80%
- 灵活适应系统变化，包括安装后的变化
- 通过MATRIS控制系统简单易行，无需编程
亮点
亮点 MATRIS – 工件运送
- 运送的工件尺寸达ø 200 × 200 mm，1 × 20 kg或2 × 10 kg
- 堆垛式工件库：
- 14盘位，20盘位和26盘位：ø 150 × 120 mm，每个托盘最大重量35 kg
- 10盘位和20盘位：ø 200 × 200 mm，每个托盘最大重量75 kg
- 如为立式加工中心，可执行大型刀具装刀操作
- 可配13条产品线，例如NLX，NTX，NHX，DMU，NMV，eVo等
亮点 MATRIS – 托盘运送
- 日产50至200件，灵活生产的理想选择
- 占地少的托盘运送系统，多达40盘位
- 400 × 400 mm的托盘规格
- 运送重量达150 kg（工件和托盘）
- 含辅助操作，例如去毛刺或打标
- 可配CMX 50 U, CMX 70 U, DMU 50, DMU 65 monoBLOCK, CMX 600 V, CMX 800 V, CMX 1100 V
WH-AMR
灵活的布局设计确保了工件自动化的灵活性最大化
- 自由布局设计的模块化概念
- 无需导轨或轨道的无人驾驶运输系统
- 协作性：人和机床在一个系统中
- 视觉传感器使机器人手臂定位精度优于±1毫米
- 最大工件尺寸为Ø 150 × 120 mm，重量为10 kg
- 紧凑型设计 (700 × 1,035 mm)
- 激光传感器
- 卓越的操作性能和稳定性，包括在不平整的地面上
数控系统和软件
多刀
- 在车/铣复合中心上高效使用一个以上切削刃的多刀尖车刀
- 一个主刀座提供多个“姊妹刀”
亮点
客户获益
- 缩短换刀时间
- 节省刀库位置
退刀循环
- 按下相应按键，X轴和Y轴运动到外圆加工的正方向终点位置
- 适用于为设置准备加工区或用作急救功能
亮点
客户获益
功能 - 通过按下操作面板上的相关键选择周期
- 简化多通道机床的设置操作
- 外圆加工过程中可快速响应，起到急救作用
DMG MORI gearMILL
- 高生产力的完整加工
- 用标准机床和标准刀具经济地加工齿轮
- 灵活通用，适用于多种齿轮几何
- 机内质量检测
亮点
客户获益
- 根据毛坯图和齿轮数据编程
- 优化工件方向，例如热处理后
- 三坐标测量设备（Klingenberg，Leitz，Zeiss）接口
链接：正齿轮几何计算的齿轮参数输入。/ Rechts : Grafische Betrachtung des Abwälzverfahrens.
Easy Tool Monitor 2.0
- 避免刀具破损或刀具过载导致的故障
- 无传感器地自动确定负载极限
- 适用于车削、铣削和钻削加工（直径达3 mm）
- 新：CELOS边栏的用户界面
- 新：高效算法，首件后有效监测
亮点
客户获益
- 防护套件：MPC车削中心的完美补充。价格优惠（约40%）
- 在程序中保存每把刀具和每个切削刃的监测范围
左：CELOS 侧屏的实时状态显示；当前、设定的工艺值。/ 右：在刀具工作台中轻松操作监控参数。
偏心车削和铣削
- 车削运动与附加的X轴和Y轴叠加
- 适用于车削与铣削加工
亮点
客户获益
- 轻松加工偏心几何
- 进给轴在后台准确联动和同步
左： 输入工件外部区域位置的参数。/ 右：工件内部位置的图形表示。
Multi Threading 2.0
- 新：定点螺纹加工 - 定向的螺纹加工
- 自定义齿廓、螺距和齿形
- 加工大型传动螺纹，其难以用套丝方式加工
亮点
客户获益
- 在机床上轻松编写梯形、锯齿和圆顶螺纹加工程序
- 任何齿廓几何的螺旋推进器
- 轻松加工带十字孔的滚珠丝杠螺母
左 : 输入螺纹长度、螺纹位置和缩回运动距离的参数。/ 右 : 螺纹整形参数，如轮廓高度、螺距直径等。
Multi threading 2.0 Pro
亮点
- 凭借高解析度的轮廓分割，生产带底切的轮廓。
- 使用标准刀具和刀柄进行左侧和右侧齿面加工
- 铬镍合金表面质量可达 Ra 0.3
多边形 / 椭圆车削
- 轻松加工非圆形工件
- 车削多边形/椭圆的直观用户界面
亮点
客户获益
- 简单的精车加工要求的几何
- 根据几何参数做精车成为可能
- 结合主轴和副主轴进行加工
左：可在表面直接输入 X 轴和 Z 轴的预定位和支撑位置。/ 右：通过定义的位置窗口监控支撑位置。
多边形车削
- 也可在不带 Y 轴的机床上加工
- 无需铣削单个表面即可实现高生产率
- 利用技术循环进行对话指导编程
亮点
客户获益
不同规则多边形集成
- 生产率，尤其是小型部件的生产率
- 可在同一工序中进行倒角
- 简单快速的编程将误差降至最低
外径参数设置
断屑
- 进给轴的摆动运动导致气切削，从而有效减少切屑尺寸
- 用于内外径外纵向车削、端面车削、钻孔和切槽*。
- 集成安全功能检查参数输入的合理性
* 对于倾斜表面，由于进给一次只能在一个轴上摆动，因此会产生阶梯模式。
亮点
客户获益
在实际加工之前，可通过图形检查加工状态
- 切屑长度实际上可由周期决定，与材料无关
- 由于避免了切屑球的产生，因此不再需要中断工序
- 人机界面易于设置，操作安全性高
左: 可通过最简单的参数输入设置摆动 / 右：可通过最简单的参数输入设置摆动： 只需在人机界面上通过开/关激活即可
高效生产套件
- 安全工艺解决方案和高效使用重要加工步骤解决方案
- 应用：刀柄清洁、刀具数据监测、安全退刀运动、攻丝、深孔钻、外螺纹和螺栓铣削、内螺纹和圆弧铣削、反向锪孔循环
- 针对车削、深钻孔、型腔铣的12种加工策略
亮点
客户获益
- 根据各个应用，优化运行时间
- 程序中断后，安全退刀
- 刀具数据监测
左 : 万能循环铣削的输入掩模。/ 右 : 攻丝循环的输入掩码
变速
- 操作简单，只需三个参数，无需附加传感器
- 调节速度，避免振动
- 主轴和副主轴应用，或带Direct Drive FD工作台的铣削加工中心应用
亮点
客户获益
输入设定点、差速和旋转频率参数。
- 无需操作人员手动干预
- 所有工件完全一致的重复精度
- 避免振动，提高特殊应用的工艺安全性。例如，使用细长钻头时或使用敏感夹具铣削工件时
程序状态控制
- 结合Gildemeister结构化的编程技术，在加工程序中断后安全和快速地重新启动加工
- 简化程序操作，特别是带多主轴或刀库时
- 显示工件的加工状态
亮点
客户获益
- 数控系统显示详细的状态信息
- 通过GILDEMEISTER结构化的编程技术自动输入注释
- 只需按下按钮安全地重新进入程序，无需查找特定程序段
GILDEMEISTER 结构方案
- 结构化方法，包含 20 多个标准程序和 200 多个加工变体，包括自动化棒料输送，机器人/行架装卸零件
- 通过附加标记（EPS）显示子程序的程序状态。
左：带标记状态的人机界面。/ 右：清除程序结构。
滚齿加工
- 对话式输入齿轮参数以生成数控程序
- 直齿、斜齿、曲齿以及蜗轮
- 可使用齿轮铣刀和盘铣刀
- 通过变换铣刀刃提高刀具使用寿命
- 可实现的质量优于DIN 7
亮点
客户获益
- 易于修改齿轮齿廓
- 修磨刀具的使用
- 用监测功能避免误差（例如不正确的轴夹角或不正确的车削速度或车削方向）
左：通过对话输入所有必要的齿轮数据。/ 右：通过单齿或单槽铣削输入齿轮参数。
gearSKIVING 2.0
- 外直齿和外斜齿或内直齿和花键
- 在车/铣复合加工中心上加工偏移轮齿的人字齿
- 数学变换第6虚拟轴，加工球形齿
亮点
客户获益
- 无需角度铣头加工内齿
- 缩短加工时间，比插齿速度快10倍
- 由循环控制同步和刀具路径
左 : 内齿轮齿廓加工 / 右 : 外齿轮轮廓加工。
服务和培训
技术参数
加工区
X 轴的最大行程
10 in.
260 mm
Y 轴的最大行程
4 in.
100 mm
Z 轴的最大行程 (Type 500)
20 in.
500 mm
Z 轴的最大行程 (Type 700)
31 in.
795 mm
Z 轴的最大行程 (Type 1250)
53 in.
1,345 mm
工件
最大工件直径
18 in.
460 mm
最大工件长度 (Type 500)
18 in.
450 mm
最大工件长度 (Type 700)
28 in.
705 mm
最大工件长度 (Type 1250)
49 in.
1,255 mm
最大棒料直径
4 in.
90 mm
