NZ DUE

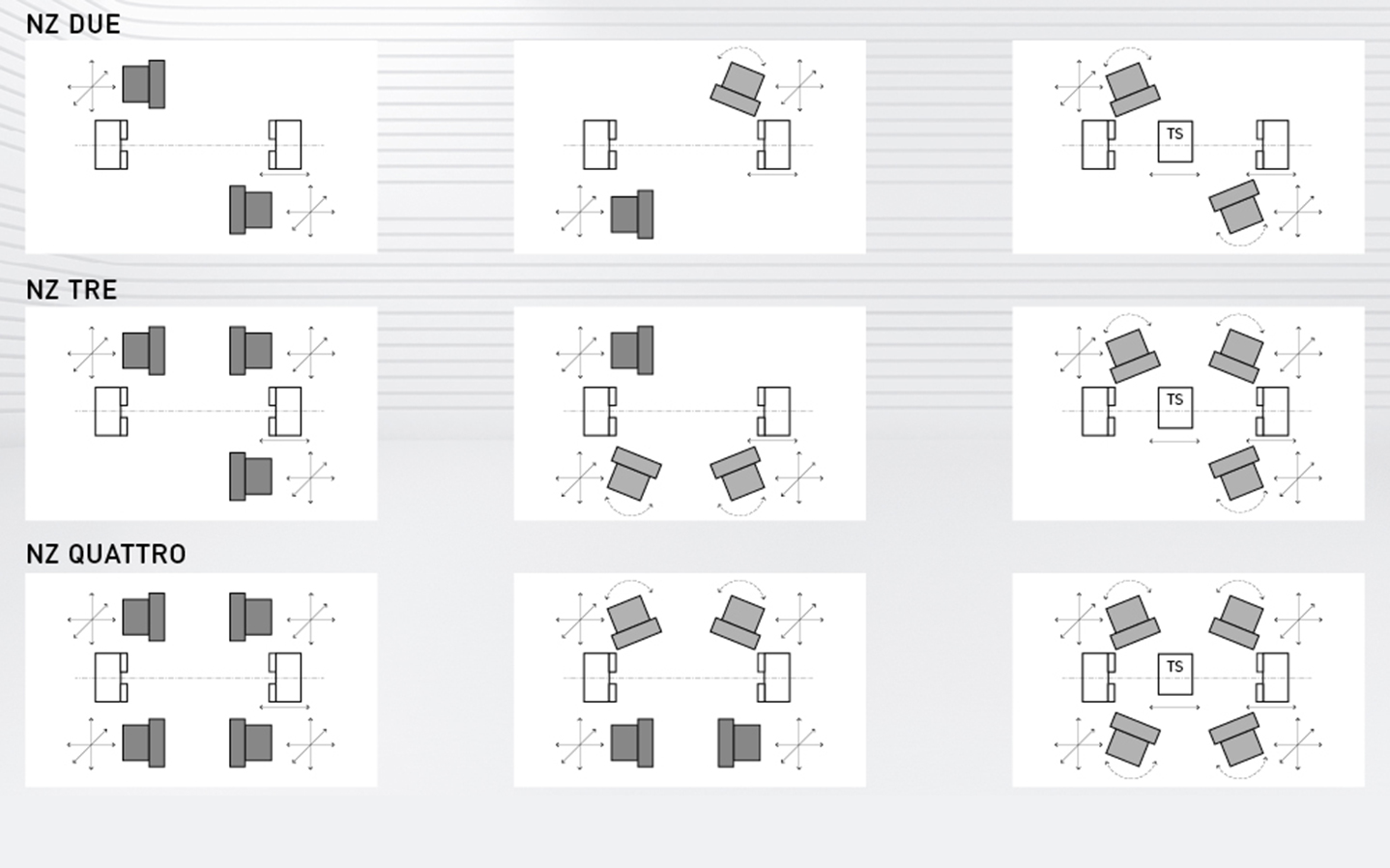

两个刀塔，带有两个 80 mm 的 Y 轴和最多两个 B 轴。刀塔在 T1 - T4 上自由定位
最大工件长度
51 in.
1,290 mm
最大棒料直径
3 in.
72 mm
X 轴的最大行程
8 in.
210 mm
Y 轴的最大行程
3 in.
80 mm
Z 轴的最大行程
51 in.
1,290 mm
可选配的数控系统及软件
SIEMENS
MAPPS
亮点
车削性能
- turnMASTER主轴和副主轴转速高达 7,000 rpm（标准为 5,000 rpm）和 174 Nm（100 % DC）
- CK 45 中所有 4 个刀塔位置的切削径向深度为 8 mm（65 mm 切削直径 // 270 m/min 切削速度 // 750 cm3/min 金属去除率）
- 36 个月保修，不限主轴工作时间
铣削性能
- 12,000 rpm 内置电机刀塔，功率高达 24 Nm / 16 kW
- 12 个工站用于 VDI 30 和 BMT 40 或 16 个工站用于 VDI 25 和 BMT 45
B 轴
- 在所有4个位置都可以
- -10°– +100° 旋转范围
- 标准工具代替特殊角度工具，可进行5轴联动操作
双主轴（TS）
- 用于 6 面完整加工的两个独立工作区
- 高达 4,000 rpm 和 60 Nm（100 % DC）的车削功能
- SWISSTYPE 功能，旋转导套的转速高达 5,000 rpm
- 稳定休息功能
- 长床身的理想选择，但也适用于短床身版本
应用举例
自动化系统
采用VERTICO设计的标准自动化和定制化解决方案
自动化是数字化生产的关键要素。每一台DMG MORI机床都可通过标准自动化或定制自动化解决方案进行升级，确保灵活的制造系统：
Robo2Go Turning
Robo2Go车削 - 灵活的工件搬运，适用于中小批量
- 一个应用程序统一控制所有Robo2Go变体，设置一个新工件<5分钟
- Robo2Go车削，机器人有效载荷12、25或35公斤
- 从卡盘到轴类零件存储的快速转换
- Robo2Go视觉，机器人有效载荷35公斤
- 强大的3D摄像识别功能，是多工种功能的理想选择
亮点
一个应用程序可以统一控制所有Robo2Go变体
- 通过CELOS APP集成到机床控制操作中：不需要改变你的NC程序！
- 对话引导式软件使其具有直观的可用性
- 通过拖放预定义的程序模块来创建工艺：不需要机器人编程知识
- 设置一个新工件< 5分钟
Robo2Go 车削
- 从卡盘到轴类零件存储的快速转换
- 可处理ø 20 – 170毫米的轴类和ø 20 – 175毫米的盘类零件
- 负载重量为12、25和35 kg
- 工件堆放
Robo2Go 抽屉储物柜
Robo2Go 翻转装置的存储扩展能力
- 容量比标准高 300
- 工件存储的主要时间平行设置
- 在标准系统中，每个抽屉和每个抽屉内可进行多项工作
- 通过 Robo2Go 工作应用程序对所有工作进行管理
Robo2Go Vision
- 强大的3D摄像识别，是多任务功能的理想选择
- 原材料和成品部件按托盘进料和出料
- ø 25 – 175 mm的圆柱形盘类零件
详细信息
Robo2Go 车削 – 负载重量为12、25和35 kg
标准自动化，但可灵活适应您的工件
GX / GX T
GX 3 / 5 / 7 / 15 // GX 5 / 10 T - 用于一台或多台床的模块化龙门装载站系统
- 为一台机床或连接几台机床进行高生产率和灵活的工件搬运
- GX 10 T：可处理最大尺寸为Ø 200 x 150 mm、重量为10 kg的工件
- 可与各种自动周边设备（清洗、测量、打标等）组合，并可提供灵活设计的夹持器
- 由于集成到机床内控制，易于编程和设置
- 可通过DMG MORI Messenger监控负载状态
亮点
配GX 10 T的NLX 2500 | 700
GX 3 / GX 5 / GX 7 / GX 15 / GX 5 T / GX 10 T / GX 15 T亮点
- 可操作的工件达ø 200 mm，长度达150 mm，重量达10 kg
- 结构紧凑，占地少，自带装件机
- 灵活的设计，允许组合各类自动化的辅助设备（清洗、测量、打标等）和抓手
- 集成在机床数控系统内，轻松编写程序和进行设置
- DMG MORI Messenger提供装件状态的监测信息
- 轻松扩展至两台或更多台机床
- 选配运送重量达100 kg
AMR 2000
车间整体自动化
- 协同自动化解决方案，自由式布局设计
- 可全向移动，空间需求最小（车削半径 0m）
- 在此基础上执行其他任务，例如，B 轴刀具搬运、切屑处理等
- 使用 1,200 x 800 mm 欧标托盘进行材料运输
- 运输重量最大达 2,000 kg
- 基于 Sick 和 Siemens 安全技术
亮点
AMR 2000 物料
- 物料托盘自主输送
- 输送不同载荷的载具
- 集成至 DMG MORI 自动系统以实现工件搬运——成品与毛坯件托盘的交换
- 集成至现有生产工艺
- 以后可扩展和扩容
AMR 2000 切屑
- 切屑容器自主输送
- 来自主计算机的自动输送指令
- 扩展的机床自主性
- 物料和切屑可合并输送
AMR 2000 刀具操作
- 标准中的刀具识别
- 机床与刀具存储系统之间刀具的自主输送与交换
- 最大刀具尺寸 ø 280 / 400 毫米
- 最大刀具重量 30 千克
- 输送重量 720 千克（24× 30 千克）
- 最大刀具数量：24 件
数控系统和软件
多刀
- 在车/铣复合中心上高效使用一个以上切削刃的多刀尖车刀
- 一个主刀座提供多个“姊妹刀”
亮点
客户获益
- 缩短换刀时间
- 节省刀库位置
退刀循环
- 按下相应按键，X轴和Y轴运动到外圆加工的正方向终点位置
- 适用于为设置准备加工区或用作急救功能
亮点
客户获益
功能 - 通过按下操作面板上的相关键选择周期
- 简化多通道机床的设置操作
- 外圆加工过程中可快速响应，起到急救作用
DMG MORI gearMILL
- 高生产力的完整加工
- 用标准机床和标准刀具经济地加工齿轮
- 灵活通用，适用于多种齿轮几何
- 机内质量检测
亮点
客户获益
- 根据毛坯图和齿轮数据编程
- 优化工件方向，例如热处理后
- 三坐标测量设备（Klingenberg，Leitz，Zeiss）接口
链接：正齿轮几何计算的齿轮参数输入。/ Rechts : Grafische Betrachtung des Abwälzverfahrens.
Easy Tool Monitor 2.0
- 避免刀具破损或刀具过载导致的故障
- 无传感器地自动确定负载极限
- 适用于车削、铣削和钻削加工（直径达3 mm）
- 新：CELOS边栏的用户界面
- 新：高效算法，首件后有效监测
亮点
客户获益
- 防护套件：MPC车削中心的完美补充。价格优惠（约40%）
- 在程序中保存每把刀具和每个切削刃的监测范围
左：CELOS 侧屏的实时状态显示；当前、设定的工艺值。/ 右：在刀具工作台中轻松操作监控参数。
服务和培训
技术参数
加工区
X 轴的最大行程
8 in.
210 mm
Y 轴的最大行程
3 in.
80 mm
Z 轴的最大行程
51 in.
1,290 mm
工件
最大工件长度
51 in.
1,290 mm
最大棒料直径
3 in.
72 mm
