DMU 600 Gantry linear
XXL级高架桥式加工中心
X 轴的最大行程
18,000 mm
Y 轴的最大行程
4,500 mm
Z 轴的最大行程
2,000 mm
最大工件高度
2,500 mm
工件最大重量
150,000 kg
最大工件长度
18,000 mm
最大工件宽度
2,800 mm
可选配的数控系统及软件
SIEMENS
HEIDENHAIN

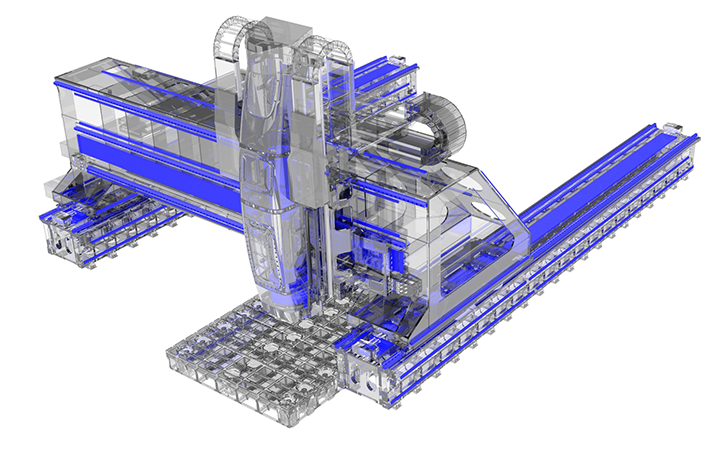

亮点
高精度
- 各轴均配DirectDrive直驱技术确保优异的表面质量及更高动态性能（直线驱动： X、Y、Z轴，力矩电机驱动： A、C旋转轴）
- 全面的闭环控制且无齿轮啮合频率
- 轮廓误差小于齿轮齿条传动技术
高性能
- Z轴滑枕的行程达2,000 mm
- Y轴横梁的行程达3,500 mm，选配4,500 mm
- X轴标配行程6,000 mm，并可任意加长
高效率
- 优化的隔热技术
- 非接触式驱动，更高长期精度
- 直线电机5年质保期
高刚性
- 直线电机特有的高精度
- 优化的机床结构，更高静态和动态刚性
- 冷却的机床结构，更高几何稳定性
- 经FEM有限元优化的机床结构，更高刚性
- EN-GJS-600-3（GGG60）材质的横梁、X轴床身、滑枕、Y/Z轴滑座
应用举例
数控系统和软件
维护包 i4.0
- 自动识别刀具夹紧力，实现极佳的过程稳定性
- 自动润滑循环预设，每 75 小时或 20,000 换刀后
- 检测气动系统的泄漏并测量其使用量
亮点
客户获益
- 无需操作人员介入，润滑省时高效
- 通过显示润滑循环和当前夹持力实现高透明性。
- 数据采集结合可选配的 Condition Analyzer，以对空气消耗和夹持力变化进行分析
气动系统泄漏识别和测量磨损度。
简单查询监控参数和当前拉力。
高效生产套件
- 安全工艺解决方案和高效使用重要加工步骤解决方案
- 应用：刀柄清洁、刀具数据监测、安全退刀运动、攻丝、深孔钻、外螺纹和螺栓铣削、内螺纹和圆弧铣削、反向锪孔循环
- 针对车削、深钻孔、型腔铣的12种加工策略
亮点
客户获益
- 根据各个应用，优化运行时间
- 程序中断后，安全退刀
- 刀具数据监测
左 : 万能循环铣削的输入掩模。/ 右 : 攻丝循环的输入掩码
DMG MORI gearMILL
- 高生产力的完整加工
- 用标准机床和标准刀具经济地加工齿轮
- 灵活通用，适用于多种齿轮几何
- 机内质量检测
亮点
客户获益
- 根据毛坯图和齿轮数据编程
- 优化工件方向，例如热处理后
- 三坐标测量设备（Klingenberg，Leitz，Zeiss）接口
链接：正齿轮几何计算的齿轮参数输入。/ Rechts : Grafische Betrachtung des Abwälzverfahrens.
多刀
- 在车/铣复合中心上高效使用一个以上切削刃的多刀尖车刀
- 一个主刀座提供多个“姊妹刀”
亮点
客户获益
- 缩短换刀时间
- 节省刀库位置
3D quickSET
车削
- 测量和修正回转摆动轴（C4，C3，B）位置
- 悬垂补偿
- 可与客户的标准测头（推荐Renishaw，Blum）一起使用
铣削
- 检查和修正运动特性精度的工具包 4 轴和 5 轴机床的精度
- 所有类型的铣头和工作台轴
亮点
车削客户获益
- 高精度加工前，可靠地重新校准机床
- 持续记录机床精度
- 避免未知的几何偏差导致废品
对话引导测量 B 轴和 C 轴。
铣削客户获益
- 机床的定期校准和全面记录
- 自动调节的高运动特性精度
Define kinematics head
Application Tuning Cycle
- 根据工作台负载，基于工艺调整进给速率 n
- 最大限度缩短加工时间和提升工件质量
- 新：现在也可用于 CTX TC。理想的加工效果，最高的机床动态性能*
*无需考虑进给重量
亮点
客户获益
- 操作简单
- 缩短粗加工时间
- 精加工中达到高表面质量
左：ATC 2.0 - 铣削： 考虑工作台载荷。/ 右 : ATC - 车削：用于 CTX TC，便于调整机床动态。
MPC 2.0 – Machine Protection Control
- 加工过程中的振动监测
- 碰撞时快速关机
- 即使在摆动位置，也可以手动退刀
- 新：扭矩监测
- 新：推荐用于CTX TC系列车削中心的保护套件
亮点
客户获益
MPC 图形：当前和示教过程值。 / MPC 诊断：轴承状况、撞击次数。
- 避免刀具破损
- 更高机床可用性
- 减少故障
插补车削 2.0 – 车削凹槽循环
- 插补车削时，刀具沿圆弧运动，同时刀具始终朝向圆心位置
- 适用于外圆和内圆加工
- 由循环控制同步和刀具路径
- 新：在 2.0 版中可实现复杂的车削轮廓（目前仅适用于 DMU 50，其他机床类型将陆续推出）
亮点
客户获益
- 轻松加工密封面，其位置难以在铣削加工中接近
- 一次装夹完成工件的全部加工
- 降低刀具成本
服务和培训
技术参数
工件
最大工件长度
18,000 mm
最大工件宽度
2,800 mm
最大工件高度
2,500 mm
工件最大重量
150,000 kg
加工区
X 轴的最大行程
18,000 mm
Y 轴的最大行程
4,500 mm
Z 轴的最大行程
2,000 mm
